状态监控

CONDITION MONITORING
北京博华信智科技股份有限公司为石油化工、轨道交通、船舶动力、电力、设备制造、煤炭等行业提供关键动设备状态监测系统和诊断服务整体解决方案。
Edit Content

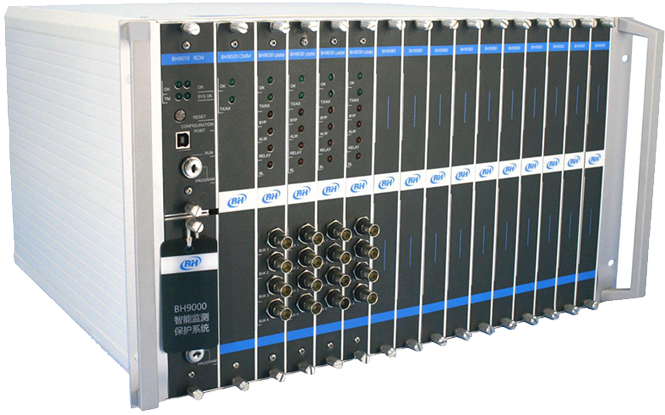

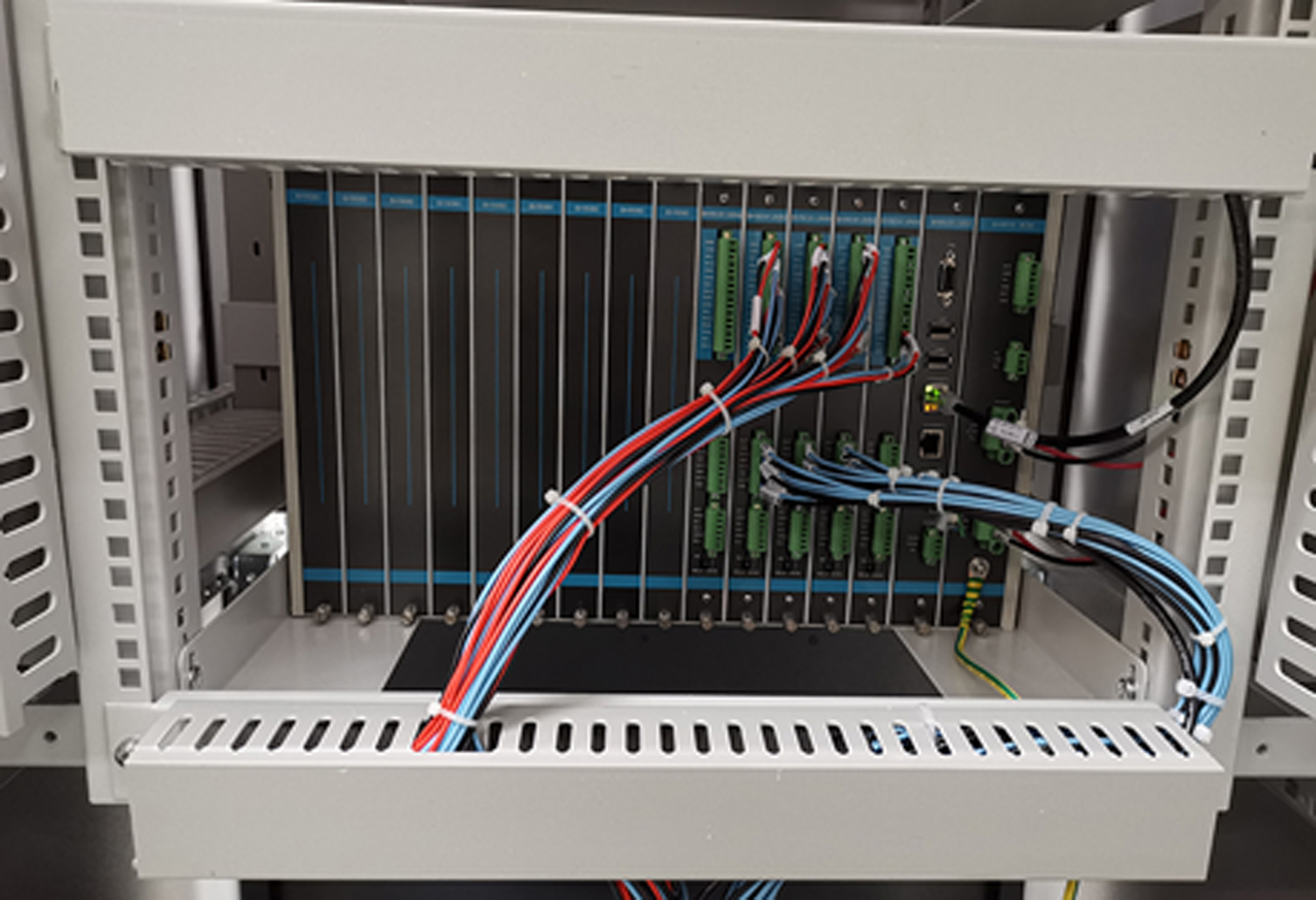

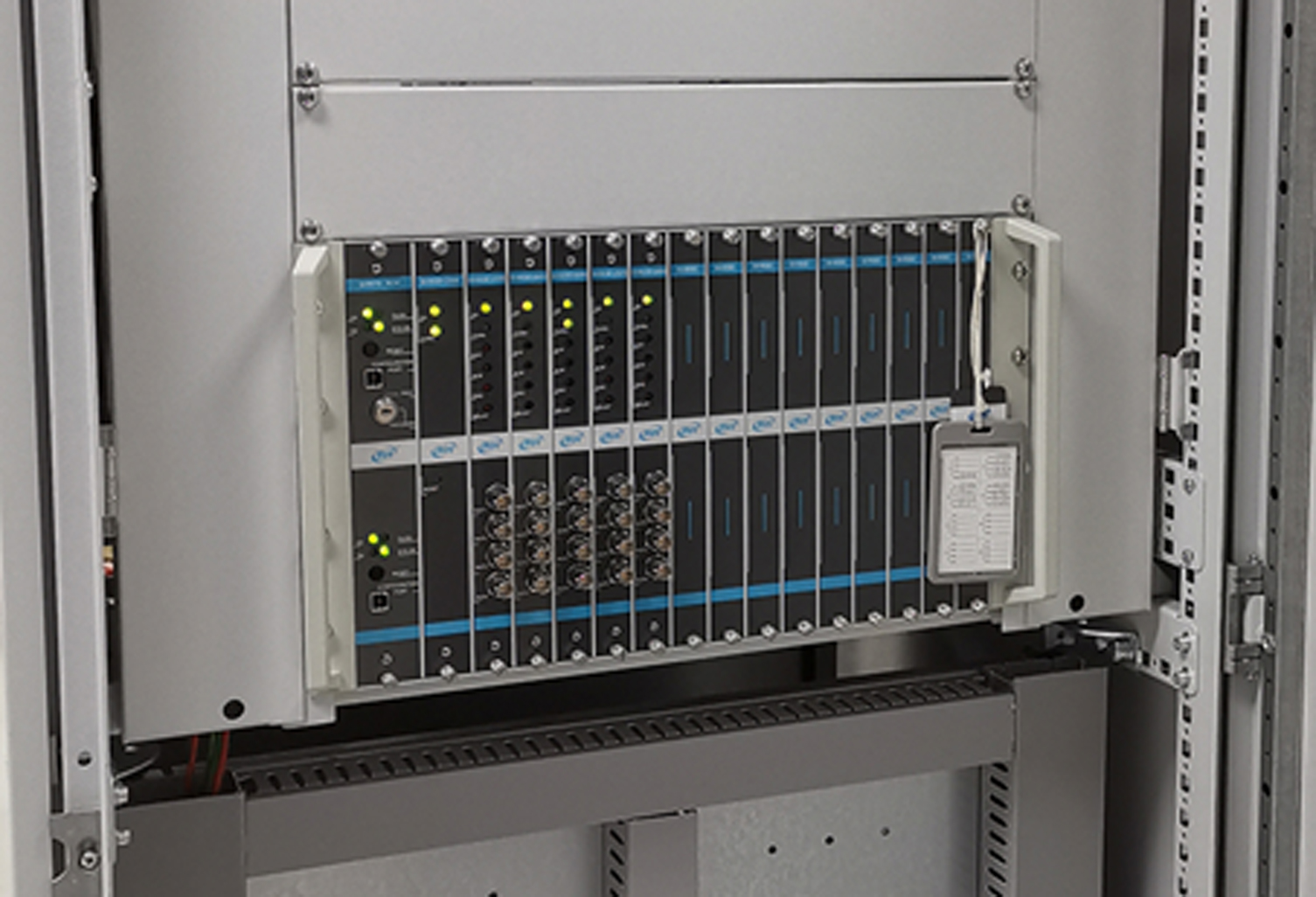

BH9000智能监测保护系统

BH9000 智能监测保护系统将设备状态监测、振动保护和故障诊断集于一体,适用于各种旋转机械的在线振动监测保护,包括汽轮机、水轮机、压缩机、风机、电机、水泵、齿轮和轴承等。它可以连续监测振动参数和过程参数,如轴振、瓦振、偏心、胀差、轴位移、热膨胀、转速以及温度、压力、负荷等,能够为设备事故如不平衡、不对中、转子碰摩、松动和轴承损坏等故障的发现提供强有力的分析手段,并对设备提供可靠的保护。具有诊断和自学习功能,提供灵活的报警组合逻辑。

系统功能

数据采集

BH9000 系统能连续同步采集、分析和存储各种输入信号,能够自动识别机组的运行状态,如启停机、升降速及正常或异常状态,并根据机组的状态进行数据采集。

控制功能
当设备出现异常时,继电器动作,控制紧急停车系统(ESD)产生紧急停车信号,避免更大的损失;继电器动作的同时报警LED 灯亮,指示系统报警状态。
电流输出
每个测量通道对应一路4-20mA 输出,将传感器测量值转换成电流信号供PLC、DCS 使用。
继电器输出
可以选择专用的继电器输出模块或者利用通用监测模块的继电器输出进行输出控制,每个通用监测模块上有2 通道继电器输出,继电器报警逻辑可用“与”和“或”逻辑编程,BH9000 框架中的任何监测模块警告或危险状态都可以驱动继电器动作。
事件列表
记录报警事件及系统事件。通过报警事件和系统事件列表,可以获取事件发生时刻机组的状态。
趋势分析
可以分析一个或多个通道的趋势变化,判断机械设备的健康状态。
数据分析
BH9000 具有强大的振动分析功能,包括波形、幅值、频谱、相位、包络、轴心轨迹、瀑布图、波特图、极坐标图、级联图等。
故障诊断
可以根据时域、频域等分析手段,判断如不平衡、不对中、部件脱落、喘振、汽流激振、齿轮和轴承故障等。
Edit Content

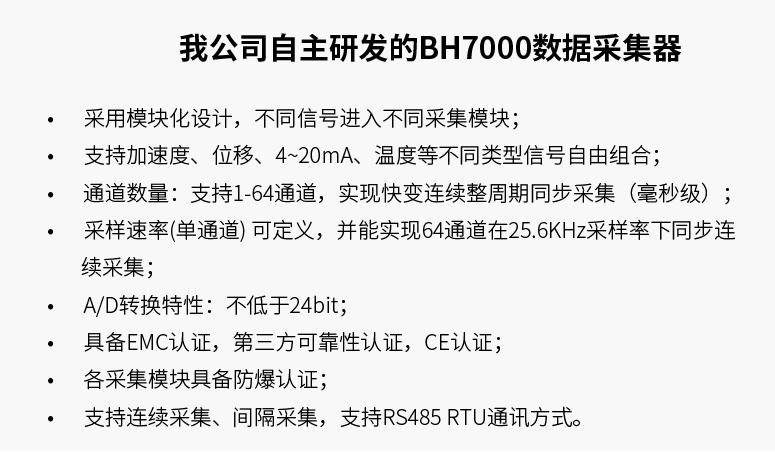

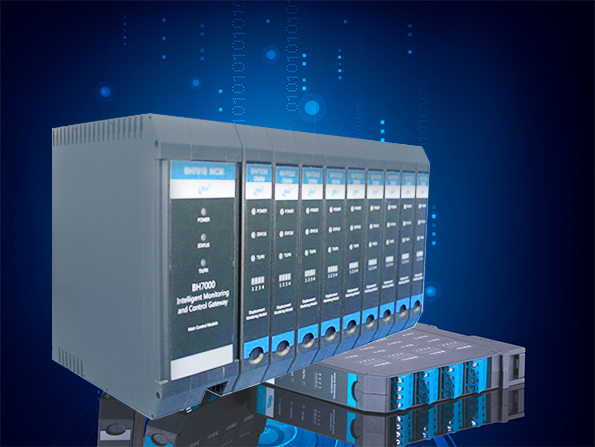

数据采集器

数据采集器是状态监测系统的关键硬件。数据采集器用于对监测设备状态的传感器信号进行采集和处理,并将处理的数据通讯给数据应用管理器。

Edit Content

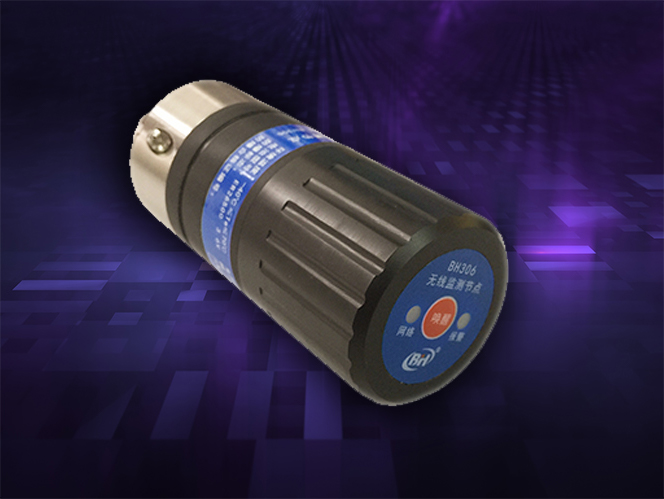

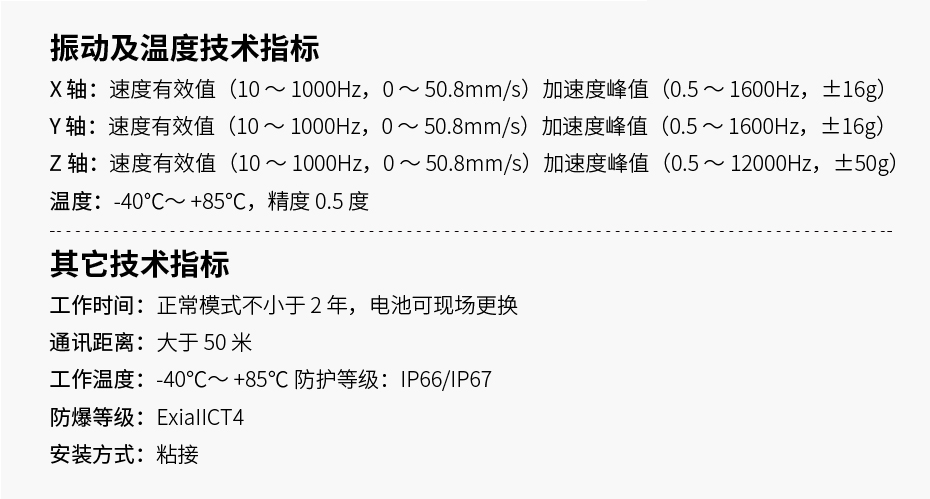

无线振动传感器

无线振动传感器节点具有 X、Y、Z 三个方向的振动监测功能,既可以对设备振动特征值进行监测,也可以根据需要获取设备实时振动波形数据,同时具备温度监测功能。无线振动传感器节点可根据上位机设置特征值时间间隔和波形时间间隔,上传特征值数据和波形数据。节点采用低功耗设计技术,在系统默认时间间隔(2小时一组特征值,24小时一组波形)工作模式下,有效工作时间超过2年;节点电池采用非定制标准规格型号电池,用户可直接从市场进行采购并进行更换;节点体积小巧,产品设计符合本安防爆技术要求,可直接安装于防爆环境设备测点,应用方便,可靠性高。

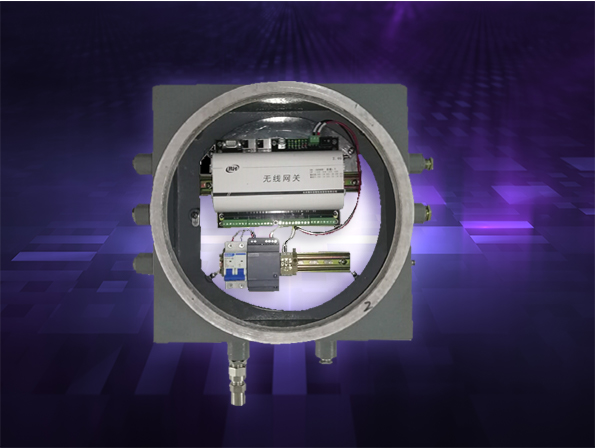

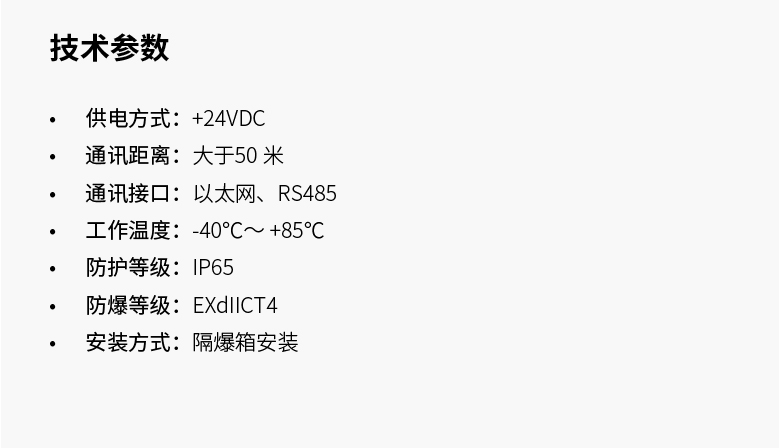

无线网关

无线网关是一种基于无线网络协议的数据分析处理单元,可形成多种网络拓扑结构。无线网关使用简单方便,无线数字信号传输方式消除了长电缆传输带来的噪声干扰,系统具有很高的实用性和稳定性。无线网关结构紧凑,体积小巧,由无线数据收发节点控制、协议转换等模块组成,该网关可以组成庞大的无线网络,支持多个传感器节点同时进行应用。

Edit Content

巡检仪

巡检仪用于现场生产设备的巡检管理,是“离线”信息采集系统,巡检数据可以导入企业数据库管理系统,是实现企业设备管理过程标准化、规范化、信息化的辅助工具。巡检仪对没有安装在线监测系统的设备进行离线监测,可与在线监测系统无缝集成,形成在线—监测平台。

Edit Content

加速度感知层(冲击/振动感知层)

灵敏度

100mv/g

频响范围

0.5Hz-10KHz

量程范围

-50g-50g

抗冲击

5000g pk

非线性

±1%

温度范围

-54-121°C

防护等级

IP68

防爆等级

Ex ia IICT4(本安型)

电涡流感知层(瞬时转速/键相)

灵敏度

3.94mv/g

频响范围

0Hz-10KHz

量程范围

4mm

线性标注偏差

小于± 0.1mm

温度范围

-30-120°C

防爆等级

Ex ia IICT4(本安型)

光电感知层(键相)

供电电压

10-40V DC

额定工作距离

2.5mm

有效工作距离

5mm

安装方式

支架螺纹安装

温度范围

-40-80℃

防护等级

IP67

动态压力感知层

输出信号

4-20mA

精度

0.5%

频响范围

0Hz-2000Hz

量程范围

0-25MPa

温度范围

-40-200°C

防爆等级

Ex ia IICT4(本安型)

速度感知层

灵敏度

100mv/g

频响范围

4.5Hz-5KHz

量程范围

0-1000mm/s

非线性

±2%

温度范围

-54-121℃

防护等级

IP68

防爆等级

Ex ia IICT4(本安型)

Edit Content

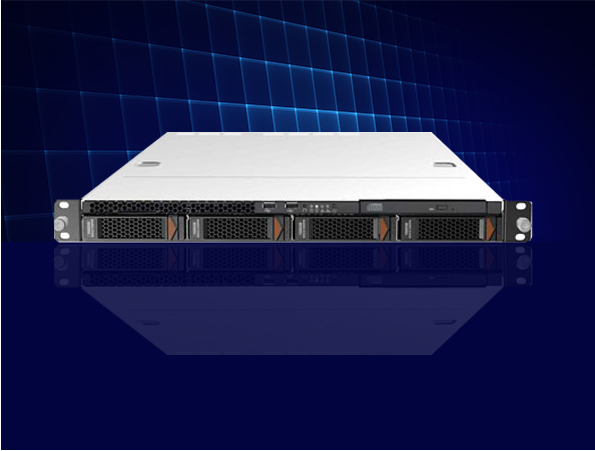

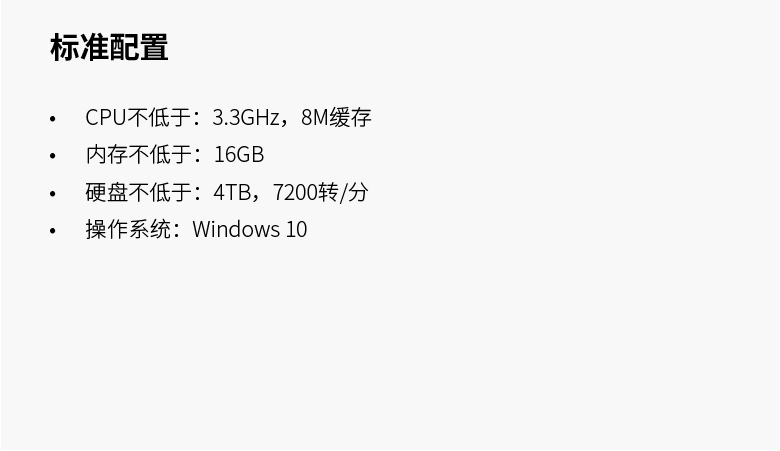

数据应用管理器

数据应用管理器安装在控制室操作台内,压缩机旁的边缘计算设备通过光纤、办公网同步发送数据。数据应用管理器内运行人工分析诊断软件、智能诊断软件等,用户可通过CS或BS版软件访问各机组运行状态数据,查看机组报警信息,确认故障自动诊断结果。
